事務所で使っているPCを以前、SSDに交換したのですが、使っているマザーがP5Q-EでP45マザーなのでSATAが3Gbpsまでしか対応してません。
ということでSSDのみにしてみましたが余り変わりませんでした。
このマザーはcross fireに対応するようにPCI-E x16が３つついています。まあ、他で16レーン使うと他が下がるようですが、とりあえず300MB/sの壁を超えてみたくてSATA 6Gbpsのボードを増設してみました。
安価なものはbootが不可能なものが多いみたいで、とりあえずx4の商品でほかでbootの実績があるモデル、
Highpoint Rocket 640L
を増設してみました。
ボードの初期状態でとりあえずSSDとHDDを接続。
もちろんオンボードのmarvell のSATA はBIOSで止めます。
特に問題なく起動。
起動画面でちゃんと5.0Gbps x2の表示が出ています。
ポイントは先にWindowsが入っている状態でボードをちゃんと認識させることですかね。
そして、光学ドライブを接続して起動
トラブル発生。
ブルーレイドライブは認識するけれど古めのSATAドライブが認識しない。
ちなみにモデルはPioneerのDVR-215Lです。640Lのどのポートに指しても認識しない。
ということであとでする予定だったRocket640Lのファームウェアのアップデートをしました。
2.3.0.1028から1053です。
このために久しぶりにMS-DOSの起動ディスクを作成しました。
こういうときにXPのPCがあると助かります。
接続しなおしてチェック、
おお！ちゃんとすべてのドライブが認識されています。
さて、とりあえず接続前と後のベンチを取っておいたので掲載します。
交換前
-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 Shizuku Edition x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]
Sequential Read : 269.800 MB/s
Sequential Write : 233.874 MB/s
Random Read 512KB : 253.068 MB/s
Random Write 512KB : 217.511 MB/s
Random Read 4KB (QD=1) : 23.930 MB/s [ 5842.3 IOPS]
Random Write 4KB (QD=1) : 59.548 MB/s [ 14538.2 IOPS]
Random Read 4KB (QD=32) : 171.611 MB/s [ 41897.2 IOPS]
Random Write 4KB (QD=32) : 70.161 MB/s [ 17129.2 IOPS]
Test : 1000 MB [C: 24.7% (55.1/222.9 GB)] (x5)
Date : 2014/01/15 9:18:49
OS : Windows 8.1 Pro [6.3 Build 9600] (x64)
交換後
-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 Shizuku Edition x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]
Sequential Read : 446.203 MB/s
Sequential Write : 236.325 MB/s
Random Read 512KB : 394.766 MB/s
Random Write 512KB : 230.764 MB/s
Random Read 4KB (QD=1) : 21.696 MB/s [ 5297.0 IOPS]
Random Write 4KB (QD=1) : 56.342 MB/s [ 13755.4 IOPS]
Random Read 4KB (QD=32) : 176.094 MB/s [ 42991.7 IOPS]
Random Write 4KB (QD=32) : 65.410 MB/s [ 15969.3 IOPS]
Test : 1000 MB [C: 24.7% (55.1/222.9 GB)] (x5)
Date : 2014/01/15 10:18:24
OS : Windows 8.1 Pro [6.3 Build 9600] (x64)
640Lファームウェアアップデート後
-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 Shizuku Edition x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]
Sequential Read : 461.996 MB/s
Sequential Write : 235.080 MB/s
Random Read 512KB : 410.282 MB/s
Random Write 512KB : 120.368 MB/s
Random Read 4KB (QD=1) : 23.690 MB/s [ 5783.8 IOPS]
Random Write 4KB (QD=1) : 63.327 MB/s [ 15460.6 IOPS]
Random Read 4KB (QD=32) : 189.758 MB/s [ 46327.6 IOPS]
Random Write 4KB (QD=32) : 68.207 MB/s [ 16652.0 IOPS]
Test : 1000 MB [C: 24.8% (55.3/222.9 GB)] (x5)
Date : 2014/01/15 13:04:16
OS : Windows 8.1 Pro [6.3 Build 9600] (x64)
とりあえずシーケンシャルリードは以前の倍以上になっています。
他の数値は微妙ですが、この辺は接続関係を見直さないと行けないかもしれませんね。
SSDのみにするとか。
ということでSSDのみにしてみましたが余り変わりませんでした。
 |

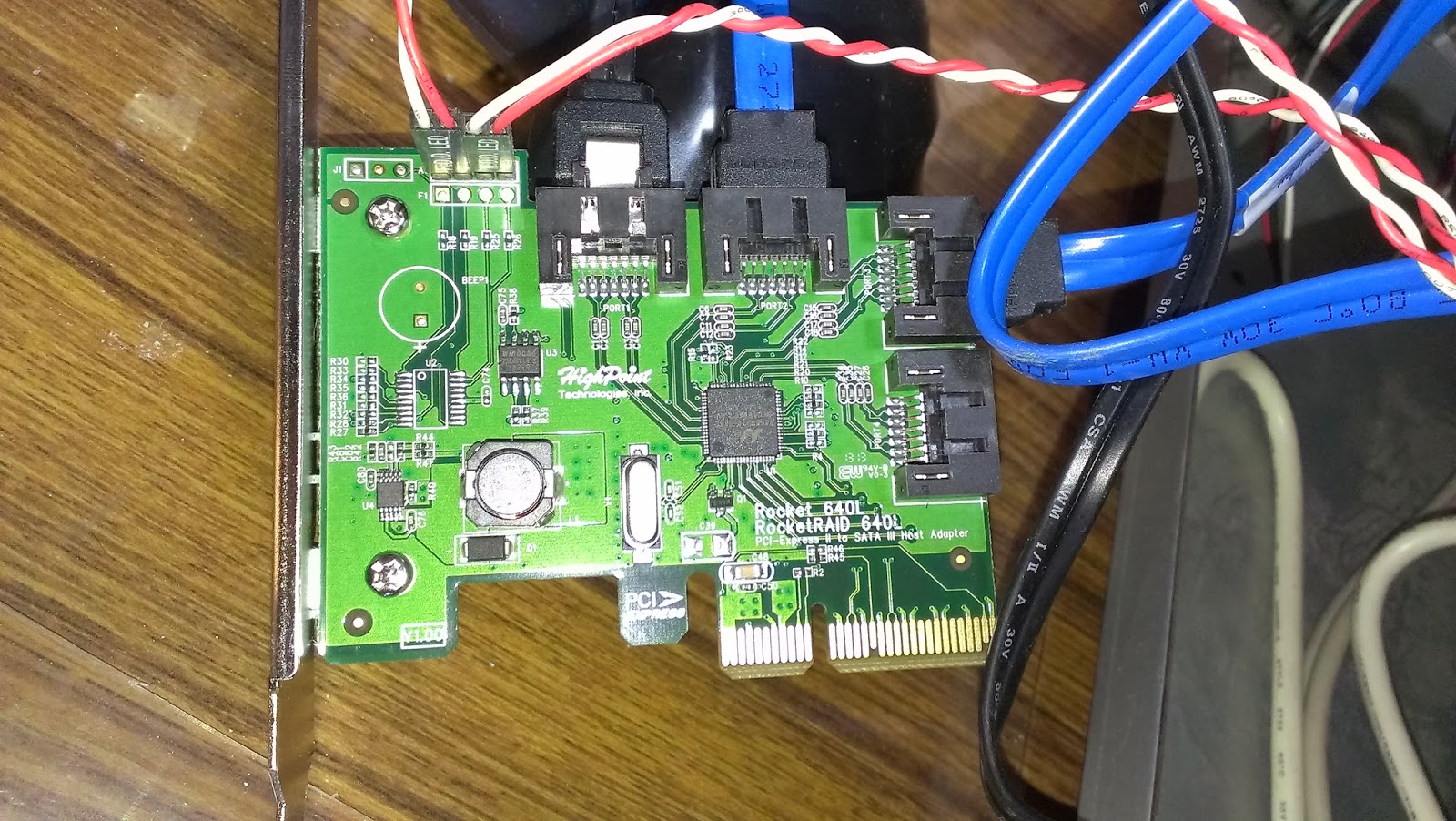

| 途中の画像です。最終的にSSDのみ接続し、LEDもA1,2に接続して一応ついていますが、かなり暗いです。 |
まあいろいろと実験してみます。
最後に以前アップしたSSDベンチマークの画像も張っておきます。
以前はこちら
